Найдено 2 результата

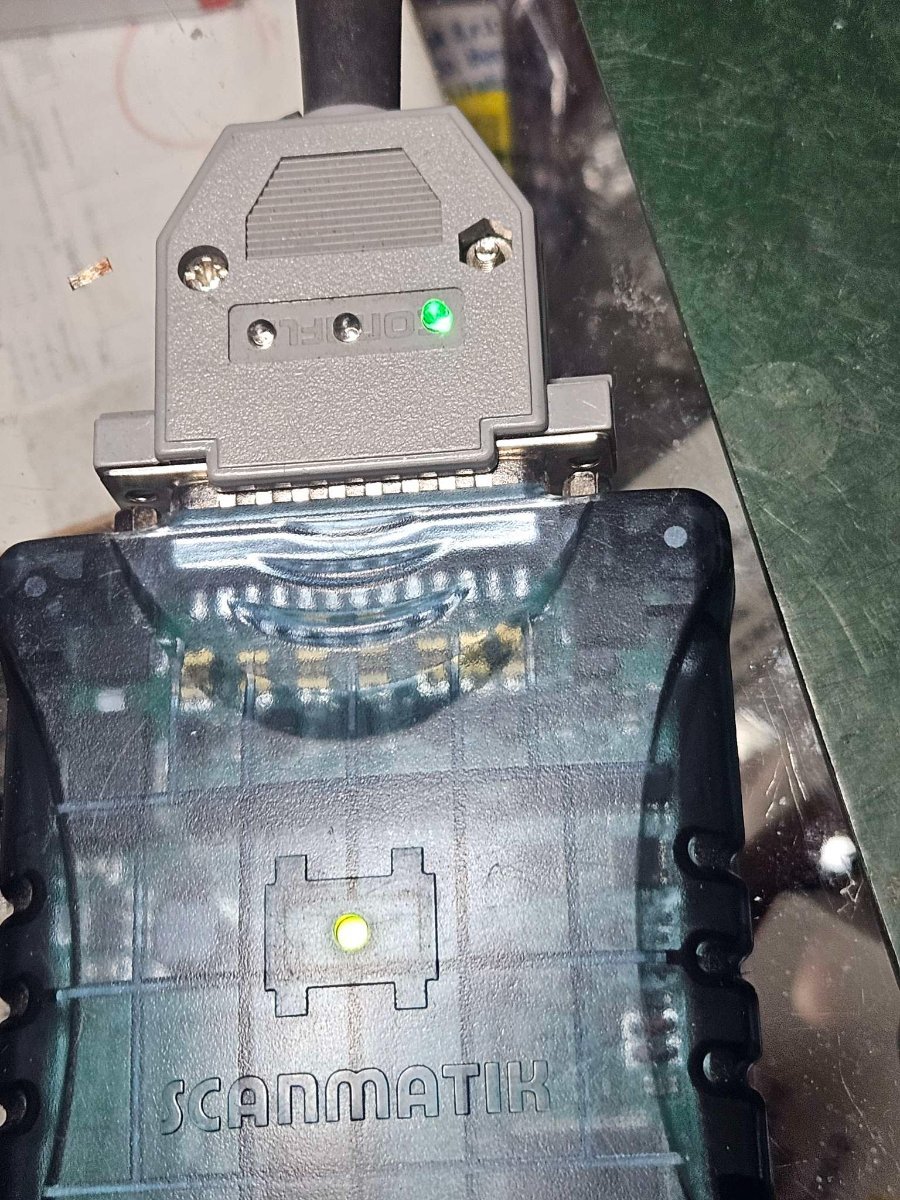

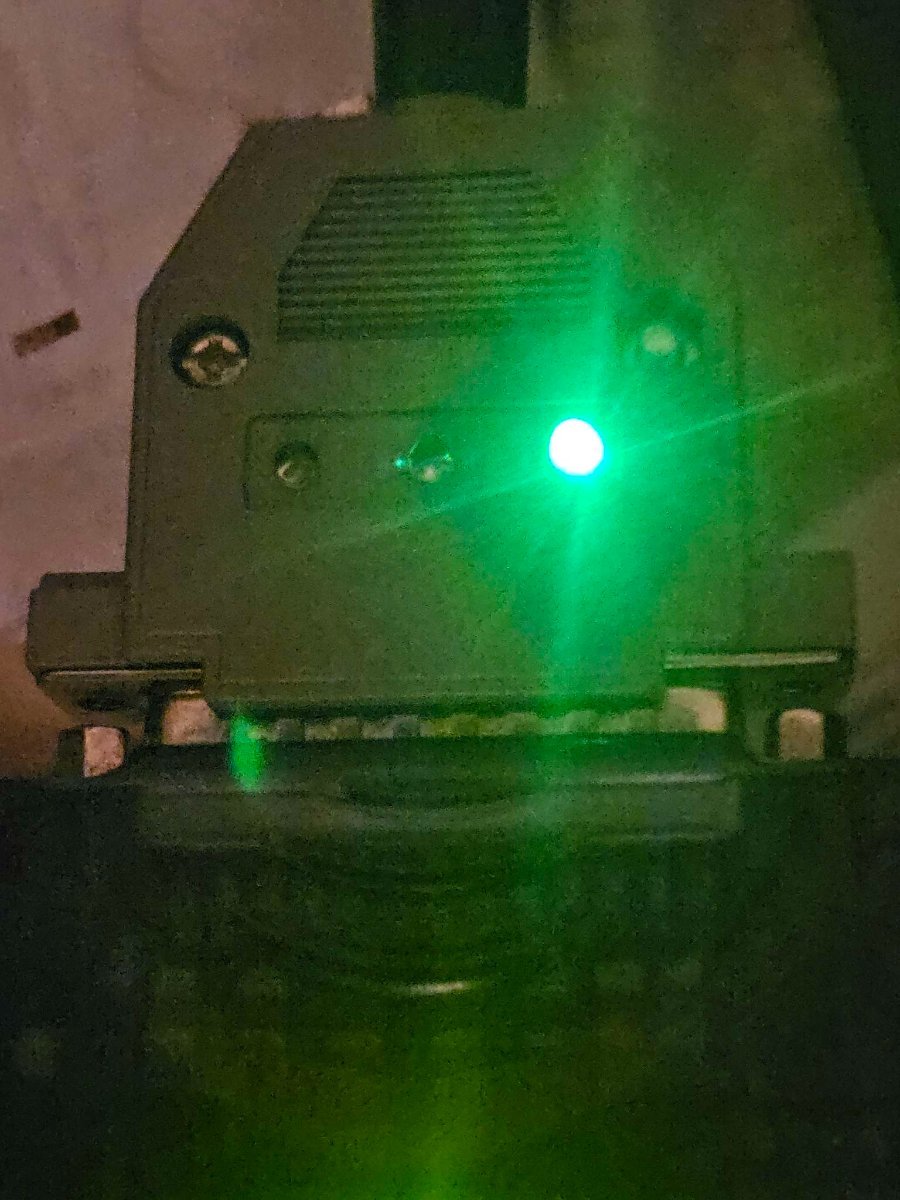

  1. Жаль, что модуль не включает автоматически питание на адаптере org Scanmatic, как это делают другие программы, возможно, это можно будет добавить в будущем.

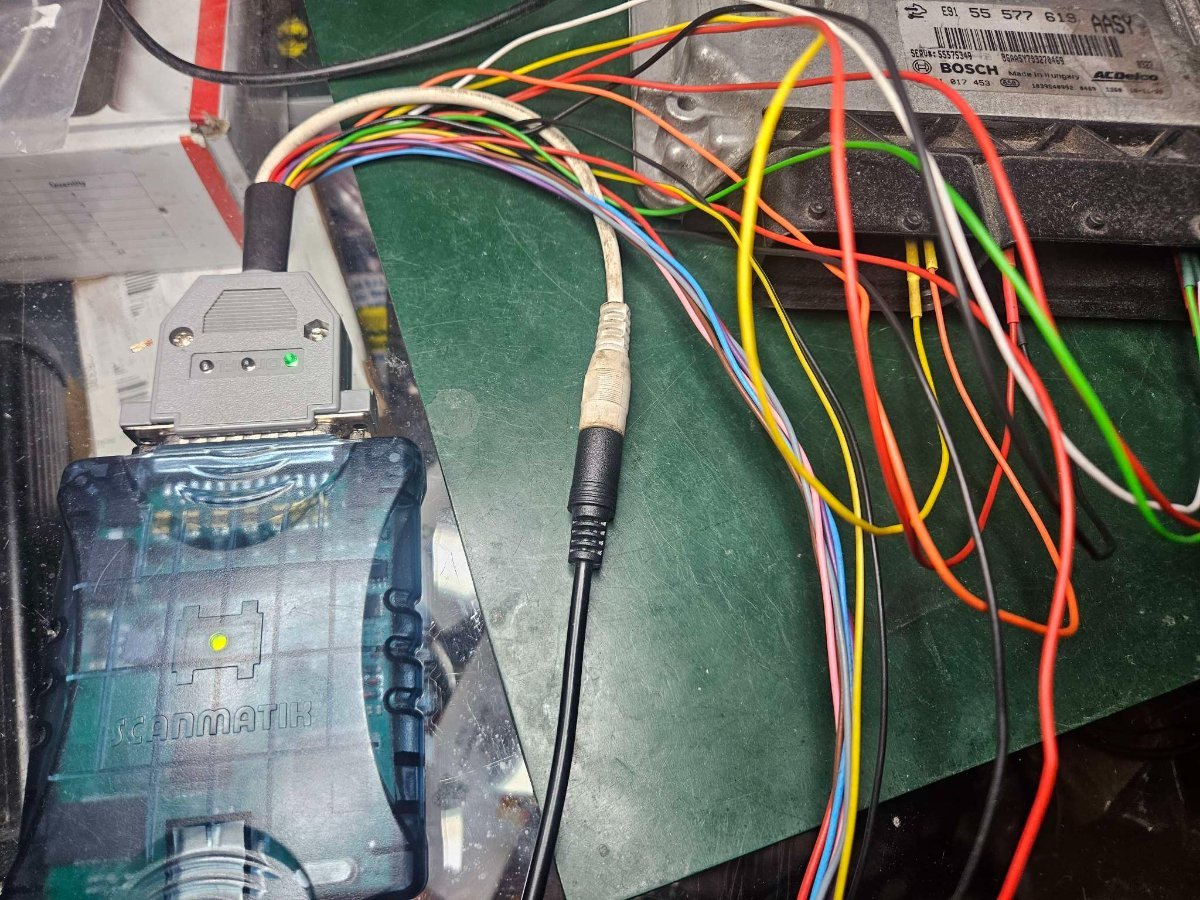

  2. Модуль: ECU Bosch MEDC17 TC17XX BENCH (J2534). Функции: Чтение FLASH Запись FLASH Чтение EEPROM Запись EEPROM Идентификация Коррекция контрольной суммы. Автоопределение Пароля ЭБУ. Автоопределение Типа Процессора. Дополнительная функция Immo OFF, ecu BOSCH EDC17/MED17. Дополнительная функция T-Prot OFF, ecu BOSCH EDC17/MED17. Цена 8 000 рублей Цена 5 000 рублей для пользователей, имеющих Модуль Infineon Tricore BSL Цена Usb ключа с доставкой Почтой РФ 1 Классом по России 2100руб Модуль предназначен для чтения-записи ЭБУ на столе, без вскрытия блока. Работа модуля возможна только при прямом подключении к ЭБУ при помощи J2534 Scanmatic 2/2Pro. Порядок действия при работе с ЭБУ: Демонтируйте ЭБУ с автомобиля. Подключите ЭБУ на столе. Произведите необходимые операции: (чтения - записи). Установите ЭБУ на автомобиль. Подключение к ЭБУ: Для подключения к ЭБУ используются сигналы от J2534-адаптера (CAN‑H = 6Pin, CAN‑L = 14Pin, GPT1 = 1Pin, GPT2 = 2Pin, L-Line = 15Pin). Между сигналами CAN‑H и CAN‑L необходимо наличие резистора 120 Ом. L-Line служит для управления автоматическим питанием.
×
×
